金屬波紋（內油）密封儲油柜

零售價

0.0

元

市場價

0.0

元

瀏覽量:

產品編號

所屬分類

產品中心

數量

庫存:



產品描述

參數

一

、概述:
　　金屬波紋（內油）密封式儲油柜，以傳統的圓柱形波紋管芯體，實現對變壓器油溫度變化的容積補償

。圓柱形波紋管受力均勻

、承壓能力強

、運行平穩

、不易失穩

、變形，加工工藝簡單

，易保證產品質量

。滿足變壓器油因體積變化的容積補償，有效防止變壓器油受潮

、老化

、變質。作為全封閉保護變壓器油不老化變質和容積補償裝置

，具有全封閉

、免維護、壽命長

、補償量大等特點

。外觀造型美觀大方，設有散熱窗

，具有防曬

、散熱及保護芯體工能。油位指示采用窗式顯示.

，油位-油溫標志按照波紋芯體行程計算直接標出刻度

。儲油柜設置有高低油位報警裝置，也可根據用戶需要采用油位-油溫數顯儀

，輸出4~20mA模擬信號

，實現遠程自動監測。金屬波紋內油式變壓器儲油柜

，性能指標先進

，技術成熟可靠，適用于各種油浸式電力變壓器

，電抗器和電容器等電力設備

。

　　內油(防護型)儲油柜是在內油儲油柜的基礎上增加防護桶，防止儲油柜滲漏影響變壓器正常運行

，油位指示采用磁翻板

。結構及工作原理和外油立式儲油柜類似，只是外油立式儲油柜補償腔在儲油桶內側和芯體波紋管的外側

，芯體波紋管內為呼吸腔

。而內油(防護型)儲油柜芯體波紋管的內側是補償腔，這樣更符合芯體

、波紋管作為補償元件的運行規律

。能使儲油柜保持微正壓運行。

二

、主要結構及工作原理：
　　金屬波紋（內油）密封式儲油柜

，在變壓器絕緣油完全和空氣隔絕的條件下

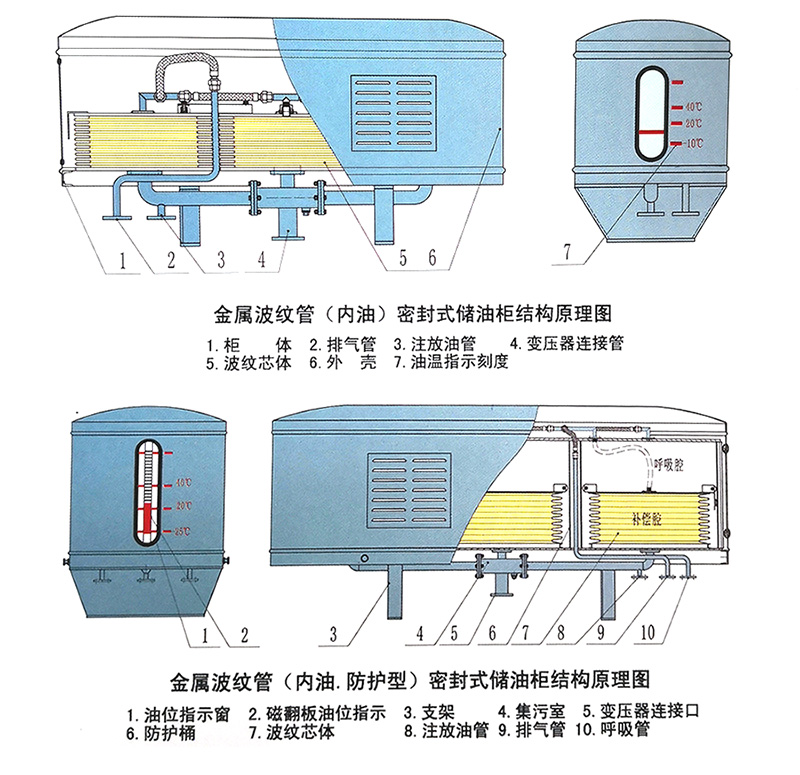

，實現對變壓器油隋溫度變化的體積補償。如圖—所示

，波紋芯體用上下密封板封閉。上密封板和排氣管多組并聯連接

，多組芯體通過連接板連接

，導向輪固定于上密封板上和外殼夠成導向裝置，使多組芯體上下運行自如

。下密封板固定有連通管

，多組波紋芯體并聯連接，連通管和排污裝置及變壓器連通管連接

。注放油管焊于連通管上

。波紋管芯體內部為“補償腔”當變壓器內絕緣油發生溫度變化時，絕緣油體積變化通過變壓器連通管使波紋芯體“伸—縮”

，實現容積補償

。排氣管用于注油時排除芯體內部的氣體，注放油管用于儲油柜注油和放油

。

三

、結構特點
　　1、內油及內油(防護型)儲油柜

，芯體采用傳統波紋管芯體

，具有受力均勻、不易失穩

、能承受較大壓力

、立式運行平穩可靠的優點。內部作為補償腔

，是波紋管作為補償元件的最理想

、合理的選擇。符合波紋管的運行規律

，能使儲油柜始終保持微正壓運行

。
　　2、使用傳統波紋管芯體

，可多種組合

，適用不同變壓器有效空間，有不同的儲油柜結構尺寸可供選擇

。
　　3

、內油(防護型)能防止儲油柜滲漏影響變壓器正常運行。
　　4

、油位指示直觀

、準確

。設有高低油位報警，根據用戶需要可輸出4~20mA遠傳信號

。
　　5

、該產品各項技術指標符合JB/6484 -2016 《變壓器用儲油柜》標準規定。

四

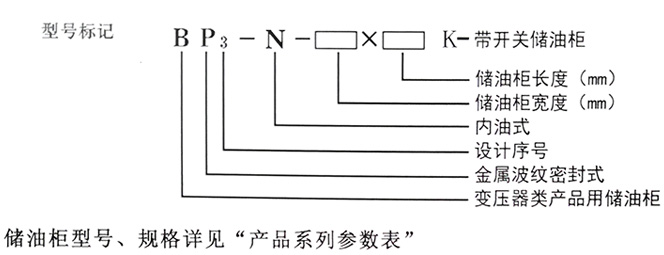

、產品型號及選用方法：

五

、產品系列參數表：

型號規格	儲油柜高度/H(mm)	適用變壓器油重(Kg)
BP₃-N-660×1240	800～1000	1900～2350
BP₃-N-660×1840	800～1000	2800～3500
BP₃-N-760×1440	800～1000	2700～3300
BP₃-N-760×2120	800～1000	4000～4900
BP₃-N-860×2400	1000～1350	7400～10500
BP₃-N-860×3200	1000～1350	10000～13800
BP₃-N-1060×3020	1000～1350	13000～18000
BP₃-N-1060×4000	1000～1350	16000～23000
BP₃-N-1260×3260	1300～1430	26000～30000
BP₃-N-1260×4800	1300～1430	35000～40000
BP₃-N-1260×5980	1300～1430	44000～50000
BP₃-N-1260×7160	1300～1430	53000～60000
BP₃-N-1460×4220	1330～1520	35000～40000
BP₃-N-1460×5600	1330～1520	47000～57000
BP₃-N-1460×6980	1330～1520	60000～70000
BP₃-N-2460×5980	1300～1500	88000～100000
BP₃-N-2460×7160	1300～1500	106000～120000
